10km 30km UAV রেডিও লিঙ্ক, 800M ড্রোন ডেটা লিঙ্ক 2-4dB রড অ্যান্টেনা

V40 ভিডিও এবং টেলিমেট্রি এবং আরসি লিংক সব এক সাথে

V40 একটি মাল্টি ফাংশন ওয়্যারলেস ট্রান্সমিশন মডিউল।এটি টেলিমেট্রি ডেটা এবং রিয়েল-টাইম ভিডিও স্ট্রিম প্রেরণ করতে পারে এবং এতে 2*SBUS পোর্ট রয়েছে, যা যানবাহন এবং পেলোড নিয়ন্ত্রণ করতে সক্ষম।

800M, 1.4G, 2.4G ফ্রিকোয়েন্সি ব্যান্ডের RF মডিউলগুলি একটি মডেলে একত্রিত করা হয়েছে, ফ্রিকোয়েন্সি সফ্টওয়্যারে পরিবর্তন করা যেতে পারে।HDMI এবং LAN ভিডিও ইনপুট ইন্টারফেস এবং 3টি সিরিয়াল পোর্ট (TTL&RS232&RS485), HD ভিডিওর 2টি চ্যানেল এবং সিরিয়াল পোর্ট ডেটার 3টি চ্যানেল একই সাথে প্রেরণ করা যেতে পারে।

যোগাযোগ মোডের জন্য, V40 পয়েন্ট টু পয়েন্ট, মাল্টি-পয়েন্ট কমিউনিকেশনে পয়েন্ট সমর্থন করে, সেন্টার নোড যেকোনো নোডের সাথে যোগাযোগ করতে পারে, যা অ্যাপ্লিকেশনের পরিস্থিতিকে ব্যাপকভাবে প্রসারিত করে।

গ্রাউন্ড ইউনিটে অন্তর্নির্মিত WIFI মডিউল রয়েছে, যা কম্পিউটার বা মনিটরের সাথে তারবিহীনভাবে সংযুক্ত হতে পারে।

উচ্চ সংহতকরণ ব্যাপকভাবে শক্তি খরচ এবং পণ্যের মাত্রা হ্রাস করে, যা বিশেষত জটিল অ্যাপ্লিকেশনের জন্য উপযুক্ত।

বৈশিষ্ট্য

• একটি ডিভাইসে মাল্টি-ফাংশন, একটিতে ভিডিও এবং টেলিমেট্রি এবং আর লিঙ্ক
• বিভিন্ন ইন্টারফেস: HDMI & LAN পোর্ট, 2*SBUS পোর্ট, 3*সিরিয়াল পোর্ট;সব একসাথে কাজ করা যাবে
• একটিতে 3টি ফ্রিকোয়েন্সি মডিউল
• সাপোর্ট পয়েন্ট টু পয়েন্ট, পয়েন্ট টু মাল্টিপয়েন্ট কমিউনিকেশন

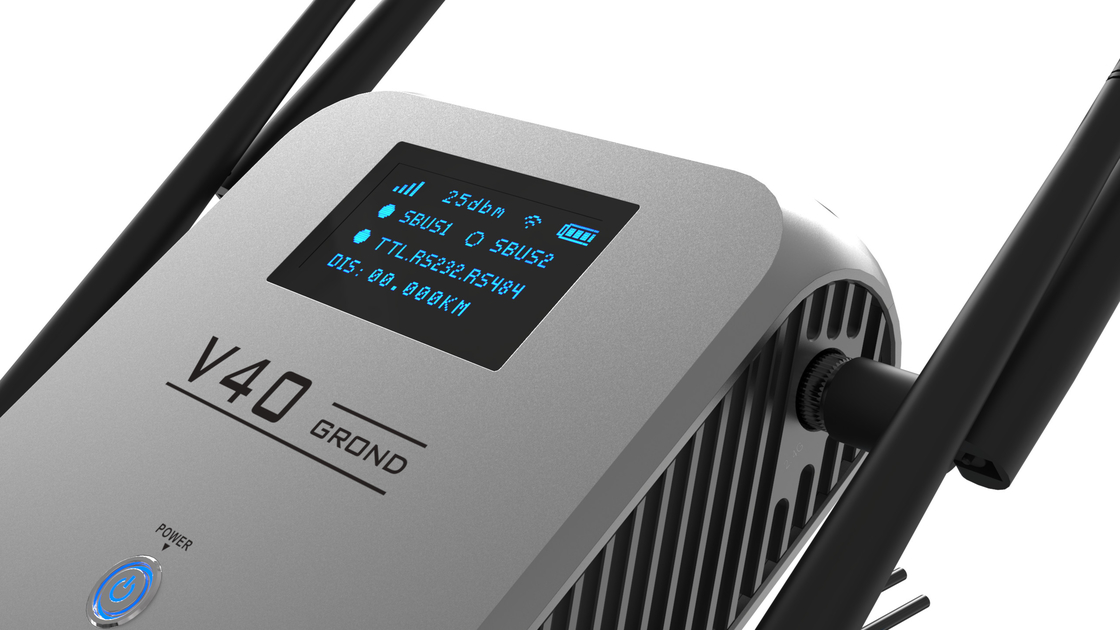

• কাজের স্থিতি দেখতে ডিসপ্লে স্ক্রীন সহ গ্রাউন্ড ইউনিট
• অন্তর্নির্মিত ওয়াইফাই মডিউল সহ গ্রাউন্ড ইউনিট, ফোন, প্যাড বা কম্পিউটারের সাথে তারবিহীনভাবে সংযোগ করতে সক্ষম

পরামিতি

সামগ্রিকভাবে

ফ্রিকোয়েন্সি:

800MHz: 806-826MHz

1.4GHz: 1427.9-1447.9MHz

2.4GHz: 2401.5-2481.5MHz)

ট্রান্সমিশন পরিসীমা: 10 কিমি গ্রেড

ব্যান্ডউইথ: 3M/5M/10M/20M(নিয়ন্ত্রণযোগ্য)

ভিডিও লেটেন্সি: <=300ms

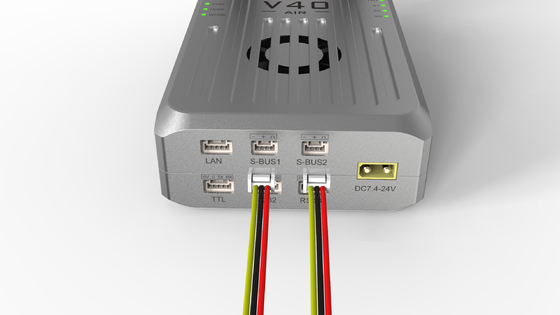

বায়ুবাহিত ইউনিট

আরএফ শক্তি: 300mW-2W

পাওয়ার সাপ্লাই পোর্ট: XT30

পাওয়ার সাপ্লাই ভোল্টেজ: 12-24v

অপারেশন বর্তমান: 470mA@12V পাওয়ার সাপ্লাই

অপারেশন তাপমাত্রা: -35℃~+60℃

অ্যান্টেনা: 2-4dB রড অ্যান্টেনা

SBUS পোর্ট: 2*S-BUS পোর্ট

সিরিয়াল পোর্ট: TTL*1 এবং RS232*1 এবং RS485*1

ভিডিও ইনপুট: LAN*1, HDMI*1, CVBS*1

মাত্রা: 117mm(L)*70mm(W)*30mm(H)

ওজন: 236g (অ্যান্টেনা বাদ দিন)

গ্রাউন্ড ইউনিট

আরএফ শক্তি: 300mW-2W (নিয়ন্ত্রণযোগ্য)

পাওয়ার সাপ্লাই ইন্টারফেস: XT30 12V

চার্জিং পোর্ট: DC12.6V (এভিয়েশন প্লাগ/GH1.25)

অন্তর্নির্মিত ব্যাটারি ক্ষমতা: 6800mAh

সহনশীলতা: সম্পূর্ণ ক্ষমতা সহ 10 ঘন্টা

ওয়াইফাই ডেটা রেট: 144Mbps-300Mbps

অ্যান্টেনা: 2-4dB রড অ্যান্টেনা এবং 8-9dB ফাইবারগ্লাস অ্যান্টেনা

SBUS পোর্ট: 2*S-BUS পোর্ট ইনটিপুট

সিরিয়াল পোর্ট: TTL*1 এবং RS232*1 এবং RS485*1

ভিডিও আউটপুট: LAN*2

মাত্রা: 139mm(L)*139mm(W)*48mm(H)

ওজন: 1045g (অ্যান্টেনা বাদ দিন)
