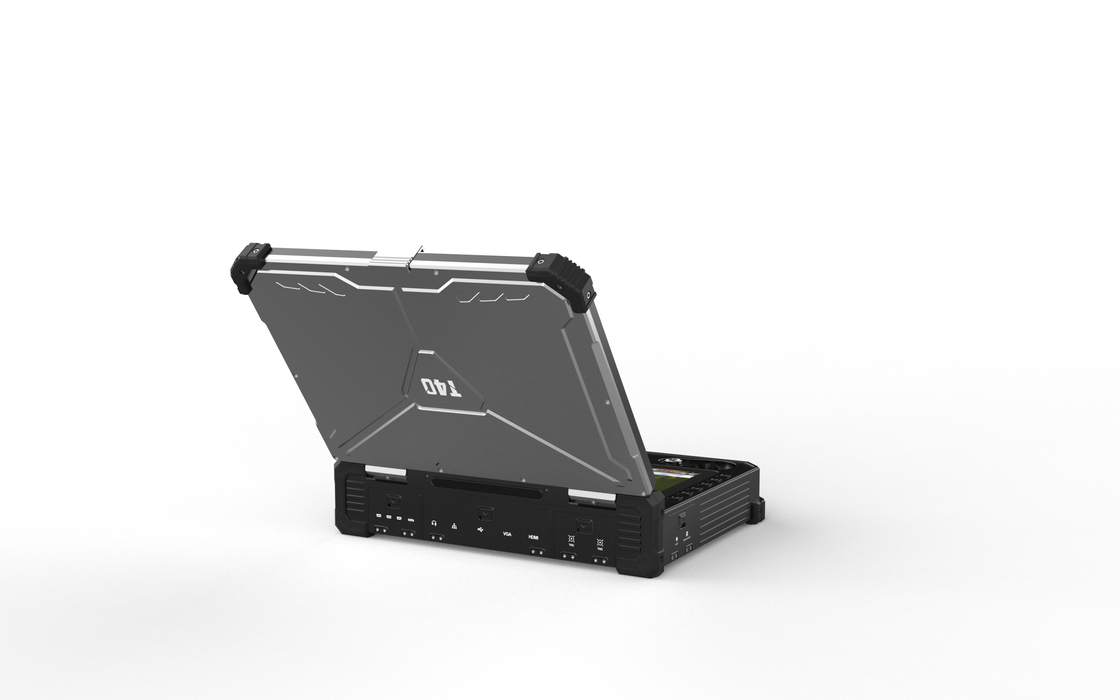

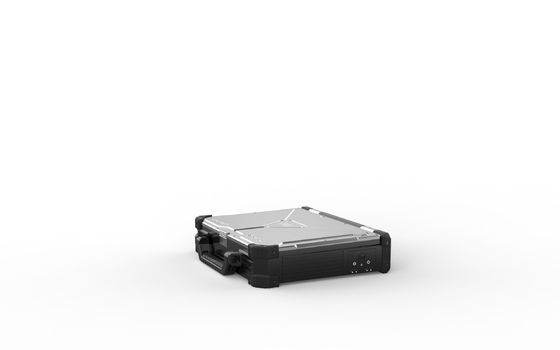

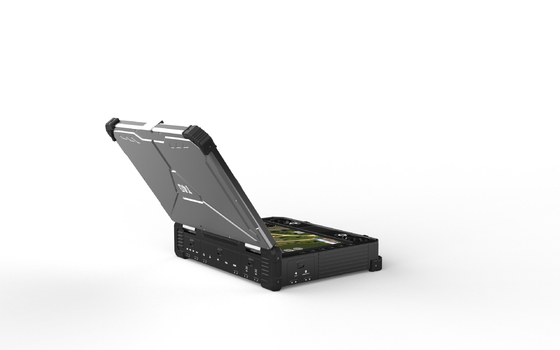

13.3 ইঞ্চি DIY ড্রোন গ্রাউন্ড কন্ট্রোল স্টেশন, 30ms Uav গ্রাউন্ড স্টেশন

T40 পেশাদার অল-ইন-ওয়ান ড্রোন গ্রাউন্ড স্টেশন যে কোনও ফিক্সড-উইং বা মাল্টিরোটার ইউএভির সাথে সামঞ্জস্যপূর্ণ

দ্বৈত স্ক্রীন সহ রিমোট গ্রাউন্ড স্টেশন T40 এর মধ্যে রয়েছে একটি 13.3 ইঞ্চি 1920*1080 1000CCD এবং একটি 12.1ইঞ্চি 1280*800 1500CCD।প্রদর্শন সম্পূর্ণরূপে সূর্যালোক পাঠযোগ্য.এটি সব ধরনের UAV, UGV, রোবট এবং অন্যান্য রিমোট-নিয়ন্ত্রিত যানবাহনের জন্য একটি সর্বজনীন গ্রাউন্ড কন্ট্রোল স্টেশন।

রিমোট কন্ট্রোল সিস্টেমে ব্যবহারের জন্য 4টি জয়স্টিক রয়েছে, এটি ঐতিহ্যবাহী আরসি অ্যাক্সেসকেও সমর্থন করে।ডুয়াল এসবিবিএস আউটপুট এবং ইনপুট সহ, ব্যবহারকারী পছন্দের জয়স্টিক, সুইচ এবং বোতামগুলিতে 27টি চ্যানেল বরাদ্দ করতে পারেন।

বিভিন্ন ইনপুট এবং আউটপুট পোর্ট এটিকে 3য় পক্ষের যোগাযোগ ডিভাইসের সাথে একত্রিত করা সুবিধাজনক করে তোলে।

সব ধরনের মনুষ্যবিহীন বিমান এবং অটোপাইলট সিস্টেম এই সিস্টেমের সাথে ইন্টারফেস করা যেতে পারে।

রুগ্ন গ্রাউন্ড কন্ট্রোল সিস্টেম UAV, UGV, ROVs (দূরবর্তীভাবে চালিত যানবাহন), এবং অন্যান্য রোবোটিক যানবাহনের কমান্ড এবং নিয়ন্ত্রণের জন্য আদর্শ।

বৈশিষ্ট্য

ইউনিভার্সাল অফ-দ্য-শেল্ফ গ্রাউন্ড কন্ট্রোল স্টেশন

ইন্টেল-ভিত্তিক পিসিতে নির্মিত, প্রকৃত শিল্প-গ্রেড GCS

এভিয়েশন গ্রেড অ্যালুমিনিয়াম শেল, সামগ্রিক ওজন মাত্র 5.98 কেজি

পছন্দের জন্য উইন্ডোজ এবং লিনাক্স ওএস

কম লেটেন্সি রিমোট কন্ট্রোল, 30 মি

অন্তর্নির্মিত 16.8V লি-আয়ন ব্যাটারি, এছাড়াও পাওয়ার সাপ্লাইয়ের জন্য বাহ্যিক ব্যাটারি সমর্থন করে

পরামিতি

সামগ্রিকভাবে

মোট ওজন: 5.98 কেজি

মাত্রা: 354mm(L)*280mm(W)*80mm(H)

অপারেশন তাপমাত্রা: -20℃-+60℃

ব্যাটারির ক্ষমতা: 16.8V/13600mAh (বাহ্যিক ব্যাটারিও সমর্থিত)

সহনশীলতা: 3h @ পূর্ণ ব্যাটারি ক্ষমতা

যোগাযোগ ব্যবস্থা:

V30(10কিমি গ্রেড)

V21(10কিমি গ্রেড)

সমর্থন করা 3^rdপার্টি যোগাযোগ

অ্যান্টেনা: 4dBi রড অ্যান্টেনা/10dBi ফাইবার-গ্লাস ইপোক্সি অ্যান্টেনা (অন্যান্য অ্যান্টেনাগুলিও বাহ্যিকভাবে সংযুক্ত করা যেতে পারে)

কম্পিউটার

ডিসপ্লে স্ক্রীন: 13.3 ইঞ্চি 1920*1080 1000CCD(শীর্ষ স্ক্রীন);

12.1 ইঞ্চি 1280*800 1500CCD (নীচের স্ক্রীন)

অপারেটিং সিস্টেম: win10/Linux

CPU: Intel i7 8565U(স্ট্যান্ডার্ড)/Intel 10500U(ভবিষ্যতের জন্য আপগ্রেড)

মেমরি: 8G (স্ট্যান্ডার্ড)

স্টোরেজ: 256GB SSD (স্ট্যান্ডার্ড)

নেটওয়ার্ক: ওয়াইফাই, ব্লুটুথ (স্ট্যান্ডার্ড)/4জি (ঐচ্ছিক)

রিমোট কন্ট্রোল সিস্টেম

ভৌত চ্যানেল: 27

প্রধান জয়স্টিক: 2 (হল সেন্সর সহ শিল্প জয়স্টিক)

সহায়ক রকার: 4

কী বোতাম: 12

কীস্ট্রোক অনুকরণ করুন: 7

রিমোট কন্ট্রোল লেটেন্সি: 30ms

রিমোট কন্ট্রোল ফাংশন: ডুয়াল এসবিবিএস স্বাধীন আউটপুট, গাড়ি এবং পেলোড একই সাথে নিয়ন্ত্রণ করতে সক্ষম

মানব ইন্টারফেস: USB HID ডিভাইস

ইন্টারফেস

সিরিয়াল পোর্ট: RS232*3, SBUS ইন/আউট

বাহ্যিক ইন্টারফেস: USB3.0, LAN, HDMI ইন, VGA আউট, হাই-ফাই

চার্জিং পোর্ট: DC16.8V

বায়ুবাহিত ইউনিট

V30 HDMI(10কিমি গ্রেড ভিডিও এবং ডেটা এবং আরসি লিঙ্ক)

ফ্রিকোয়েন্সি: 800MHz/1.4GHz/2.4GHz (একটিতে 3টি ফ্রিকোয়েন্সি মডিউল, সফ্টওয়্যারে ফ্রিকোয়েন্সি পরিবর্তন করা যেতে পারে)

ট্রান্সমিশন পরিসীমা: 10km@LOS শর্ত

ব্যান্ডউইথ: 10/20MHz

ডেটা রেট: 2-12Mbps

পাওয়ার ভোল্টেজ: 7.4-12v

আরএফ শক্তি: 0.1w-1w (নিয়ন্ত্রণযোগ্য)

অপারেশন বর্তমান: 260mA@12v পাওয়ার ইনপুট

ভিডিও সংজ্ঞা সমর্থিত: 1080P60 সর্বোচ্চ

ওজন: 120g (অ্যান্টেনা বাদ দিন)

মাত্রা: 91mm*57mm*20mm

ইন্টারফেস

ভিডিও ইনপুট ইন্টারফেস: HDMI এবং CVBS

UART পোর্ট: 1

এসবিবিএস পোর্ট: 2

পাওয়ার সাপ্লাই ইন্টারফেস: XT30

V21 LAN(10কিমি গ্রেড ভিডিও এবং ডেটা এবং আরসি লিঙ্ক)

ফ্রিকোয়েন্সি: 800MHz/1.4GHz/2.4GHz (একটিতে 3টি ফ্রিকোয়েন্সি মডিউল, সফ্টওয়্যারে ফ্রিকোয়েন্সি পরিবর্তন করা যেতে পারে)

ট্রান্সমিশন পরিসীমা: 10km@LOS শর্ত

ব্যান্ডউইথ: 1.4M-20MHz(1.4M/3M/5M/10M/20M)

ডেটা রেট: 2-12Mbps

পাওয়ার ভোল্টেজ: 7.4-12v

আরএফ শক্তি: 0.1w-1w (নিয়ন্ত্রণযোগ্য)

অপারেশন বর্তমান: 260mA@12v পাওয়ার ইনপুট

ভিডিও সংজ্ঞা সমর্থিত: 1080P60 সর্বোচ্চ

ওজন: 120g (অ্যান্টেনা বাদ দিন)

মাত্রা: 91mm*57mm*20mm

ইন্টারফেস

ভিডিও ইনপুট ইন্টারফেস: HDMI এবং CVBS

UART পোর্ট: 1

এসবিবিএস পোর্ট: 2

পাওয়ার সাপ্লাই ইন্টারফেস: XT30
